Cara memperbaiki Printer Canon yang tidak mau narik kertas

Pada Printer Canon sering kita jumpai masalah tidak bisa menarik kertas atau kertas yang ditarik miring atau tidak pas waktu di print. Ini sering terjadi pada Printer Canon series IP-1200 s/d IP-1880 dan Series MP-150 s/d MP-228.

Ini terjadi karena As ( karet penarik kertas ) patah / putus, As tersebut terbuat dari plastik.

Untuk mengatasinya bongkar Printer tersebut, lepaskan casing / body plastic.

Perhatikan baut/skrup yang mengunci casing, kemungkinan ada yang tetutup body lain (tersembunyi) terutama yg berseri MP.

Perhatikan juga klemnya yang tebuat dari plastic, jika ada congkel perlahan-lahan dengan Obeng. Hati-hati jangan sampai patah. Sesuda casing/body plastic dilepas akan terlihat karet penarik kertas brserta plastiknya, lalu buka skrup sensor kertas. Jangan lupa melepaskan per penekan kertas Lihat Gambar dibawah ini :

Gbr.1

Gbr.2

Gbr.3

Gbr.4

Gbr. 5

Gbr.6

Lalu buka skrup pengunci karet penarik kertas. Lepaskan penarik kertas beserta karetnya dari printer dengan cara mencongkel klem plastic yang menempel pada gear besar yang terlihat dari atas lalu tarik kearah samping agar terlepas dari printer

Gbr. 7

Gbr.8

Gbr.9

Gbr. 10

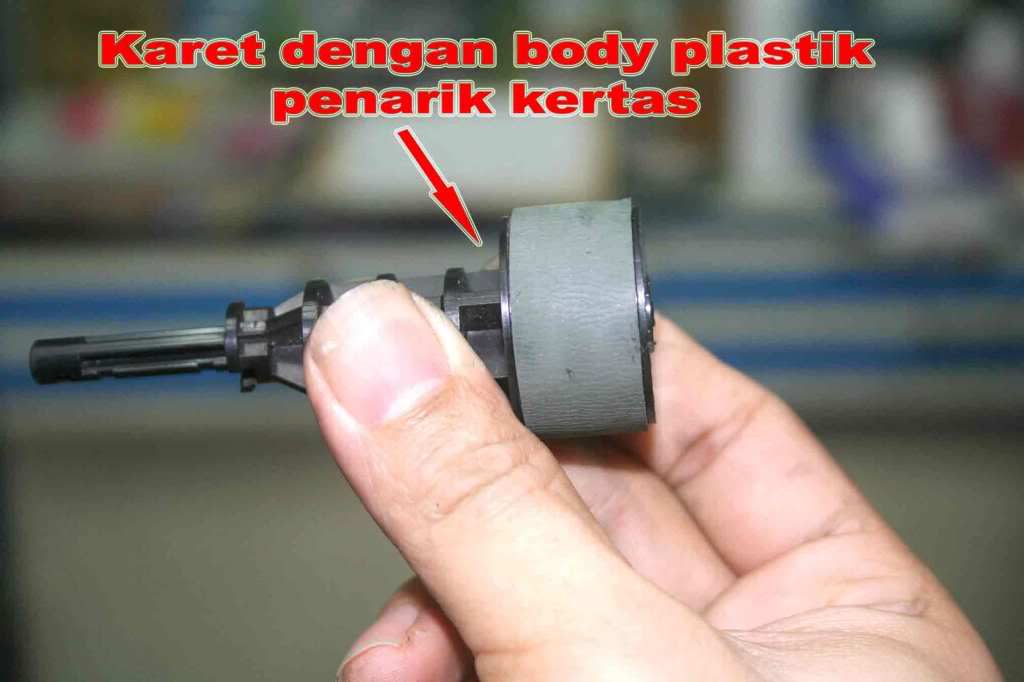

Sesudah terlepas dari Printer perhatikan daerah penarik kertas yang patah. Daerah Plastik yang patah kemudian dilubangi dengan bor sebesar 3 mm. Lalu diberi skrup 3 mm.

Kemudian skrup yang sudah terpasang dipotong ujungnya dengan tang pemotong lebihkan skrup yang dipotong sepanjang 8 mm sebagai pengganti AS yang patah tadi.

Perhatikan saat mengebor usahakan lubang pas di tengah lingkaran

Gbr.11

Gbr.12

Gbr.13

Gbr.14

Setelah Selesai, Pasang kembali Karet Penarik kertas ke printer dan tutup kembali casing/ body printer seperti semulah.

Selesai deehhh……Selamat Mencoba……Semoga bermanfaat….

Sumber : http://sakuraaba.wordpress.com
