Deep Freeze Terbaru

 Deep Freeze Terbaru, tepatnya Deep Freeze terbaru Versi 7. Sekedar info aja (kalau kurang mohon ditambahkan), Deep Freeze merupakan merupakan program yg bisa membekukan partisi hardisk, dimana akan mengembalikan keadaan partisi pada saat komputer di reboot / restart. Saat ini Deep Freeze lebih banyak di gunakan di warnet, hal ini dilakukan agar tidak cape membersihkan segala macam virus yang nempel..cukup di reboot dan hilang dech..

Pada intinya Deep Freeze dapat di gunakan di mana saja, baik di rumah, kantor ataupun warnet, yang penting perlu diketahui kateristik dari Deep Freeze sendiri dan hati-hati dalam install program lain ataupun copy data ke partisi yang di Deep Freeze. Bisa2 data ataupun proggram yang diinstall bisa hilang.. maklum partisi tersebut di bekukan ..

Silahkan Download Deep Freeze Terbaru Versi 7 Full melalui Link:  Deepfreez 7.0

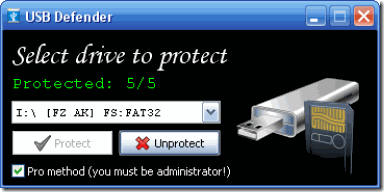

USB Defender

1. USB Defender adalah software portable yang simple, aplikasi ini dapat me detect USB drive / Flashdisk yang terhubung ke komputer dan tinggal klik tombol protect untuk melindungi komputer anda dari autorun virus yang ada di flashdisk.






   Donwnload nya di : USB DEFENDER 12





Avast Antivirus Portable untuk Flashdisk

Kinerja Avast Antivirus mungkin tidak perlu diragukan lagi. Selain mengeluarkan antivirus untuk PC, Avast Antivirus juga menyediakan Antivirus Portable untuk flashdisk. Dengan ukuran sebesar 398 kb memungkinkan avast antivirus disimpan didalam sebuah flashdisk. Satu lagi nih kelebihan dari avast antivirus untuk flashdisk, filenya tidak perlu di install hanya perlu di copy ke dalam flashdisk.

Silahkan Download Avast Antivirus Portable untuk Flashdisk, melalui : AVAST CLEANER

Cara Menghapus Virus Autorun.inf Hanya Menggunakan Winrar

Kasus ini menimpah seorang teman saya, ketika laptop yang baru dibeli sudah terinfeksi virus autorun.inf. Virus ini merusak hampir semua drive di dalam hard disk, Dalam beberapa kasus, ketika drive Anda terinfeksi virus autorun.inf, Anda tidak akan dapat mengakses drive sepenuhnya. Anda harus menelusuri drive dengan cara menekan Ctrl + E tombol dari keyboard.

Dalam postingan ini Saya akan menunjukkan kepada Anda metode menghapus virus autorun.inf secara manual hanya menggunakan aplikasi winrar, tidak ada antivirus atau program malware.

Solusi untuk menghapus Virus autorun.inf hanya dengan menggunakan Winrar.

Langkah 1: Pertama Nonaktifkan CD / DVD atau USB Autorun di windows

Langkah 2: buka program Winrar (Start-> All Program-WinRar.exe> WinRar->)

Langkah 3: Sekarang Browse untuk setiap drive yang terinfeksi virus autorun.inf menggunakan explorer winrar.
Langkah 4: Di sini Anda akan melihat semua file yang tersembunyi di bawah winrar untuk drive yang anda pilih

Langkah 5: Carilah file autorun.inf dan buka dengan menggunakan notepad.

Langkah 6: Pada file Autorun, ada beberapa file berextensi EXE. file  berextensi exe inilah penyebab utama terbentuk virus.

Langkah 7: Catat file yang berextensi .exe yang disebutkan di file autorun.inf.

Langkah 8: Sekarang lihat file berextensi .exe tersebut berada di drive mana (contoh: c: /), Hapus file tersebut bersama dengan autorun.inf-nya

Langkah 9: Restart Sistem Operasi Anda. Sekarang sistem anda bebas dari Virus autorun.inf.

Catatan: Ulangi proses yang sama jika Usb atau drive yang lain terinfeksi virus autorun.inf.

Jika Anda tahu metode yang lain untuk menghapus virus autorun dari sistem operasi windows, silahkan beritahu saya dengan berkomentar di postingan ini.

Printer Tips - Memperbaiki Print Spooler Service Yang Tidak Berjalan

Ketika kita mencoba untuk menginstal printer di windows kadang-kadang kita melakukan kesalahan:

Dalam pengalaman saya, error ini sering terjadi ketika menginstal printer yang di sharing dalam jaringan.

Bagaimana memperbaiki print spooler service yang tidak berjalan:
1. Klik Start -> Run (Anda juga dapat menggunakan jalan pintas tombol Windows + R) lalu ketik services.msc lalu tekan enter
2. Pada halaman layanan sisi kanan, cari layanan Printer Spooler
3. Double klik Printer layanan Spooler kemudian ubah tipe startup ke Otomatis. Ini mengatur layanan Spooler untuk memulai secara otomatis bila Anda me-restart komputer. Klik tombol Start untuk memulai servis kemudian klik OK.
4. Cobalah untuk menginstal printer lagi.

jika langkah di atas tidak bekerja, masalah itu bisa berkaitan dengan file rusak di driver printer yang diinstal pada komputer, Anda dapat mencoba untuk menguninstall driver printer kemudian mencoba untuk menginstal printer lagi.

Jika Anda masih memiliki masalah yang sama, Printer Spooler selalu berhenti secara otomatis dan anda masih mendapatkan pesan kesalahan "Operation could not be completed. The print spooler service is not running". Anda dapat mencoba Microsoft Fix it 50126. Ini adalah tool dari Microsoft untuk memperbaiki masalah ini.

Microsoft Fix it 50126 support :
• Windows Vista Ultimate
• Microsoft Windows Server 2003, Enterprise x64 Edition
• Microsoft Windows Server 2003, Enterprise Edition (32-bit x86)
• Windows Vista Home Basic
• Windows Vista Home Premium
• Windows Vista Business
• Microsoft Windows XP Home Edition
• Windows Server 2008 Enterprise
• Windows Vista Enterprise
• Microsoft Windows Server 2003, Web Edition
• Microsoft Windows XP Professional

Downloadnya disini : microsoft fixit

Mengendalikan Komputer Dari Ponsel / HP Melalui Bluetooth

Pernahkah anda berfikir untuk mengendalikan komputer anda dari Ponsel / HP Melalui Bluetooth? bisa lho...ini dia aplikasinya gratis pula

EQ Bluetool Control adalah aplikasi untuk mengendalikan komputer dari telepon melalui Bluetooth. Memiliki sejumlah keuntungan atas analog: - kecepatan tinggi - sistem kontrol: aplikasi ini berfungsi sebagai kunci untuk melakukan tindakan yang berbeda dalam ketergantungan pada program aktif pada komputer (dengan bantuan dari profil), apalagi secara otomatis tanpa perubahan profil partisipasi pengguna ( Penyesuaian otomatis ). aplikasi ini dapat juga diset lengkap dengan profil yang anda sering pakai namun, Anda juga bisa membuat dengan mudah dapat membuat profil untuk setiap program, yang mungkin untuk memerintah dari keyboard.

Perhatian! EQBlueTool.sis dari folder file SIS harus terdaftar agar aplikasi ini dapat berfungsi pada komputer yang akan anda kendalikan melalui Bluetooth . Anda dapat menemukan informasi lebih lanjut di situs resminya: Soft Service Company.

Download softwareerrrrnya nih : Bluetooht Control PC

Memperbaiki File Excel Yang Rusak Secara Otomatis dan Manual

Microsoft Excel menyediakan perbaikan otomatis untuk file rusak dengan mencoba membuka kembali dan sekaligus memperbaiki file.bagaimanapun, file Excel tidak akan secara otomatis masuk ke recovery mode, sehingga pengguna mungkin merasa perlu untuk memulihkan data file secara manual.
Memperbaiki secara manual file :

1. Pada menu Berkas, klik Buka.
2. Dalam kotak dialog Open, pilih file yang ingin Anda buka, dan klik tanda panah di sebelah tombol Open.
3. Klik Open dan Perbaikan, dan kemudian memilih metode mana yang ingin anda gunakan untuk mendapatkan kembali buku kerja Anda.

Metode untuk memperbaiki file dari lembar kerja rusak

Berikut ini adalah metode tambahan yang dapat Anda gunakan untuk memulihkan data secara manual dari file yang telah rusak. Dalam beberapa situasi kesalahan disk atau kesalahan jaringan dapat membuat tidak mungkin untuk membuka file. Dalam situasi ini Anda harus memindahkan file ke hard disk yang berbeda atau ke jaringan lokal.

Metode berikut ini adalah kesempatan untuk menyimpan data yang mungkin dapat hilang, jadi jika salah satu metode tidak berhasil, coba yang lain. Anda juga dapat mencoba perangkat lunak pihak ketiga solusi untuk memulihkan file data jika Anda tidak dapat memulihkan data menggunakan metode ini.

Jika Anda dapat membuka file di Excel

ShowUse yang Kembalikan Untuk perintah Dokumen Tersimpan
Jika anda mengedit sebuah lembar kerja Microsoft Excel dan file menjadi rusak sebelum Anda menyimpan perubahan ke file tersebut, anda dapat mengembalikan lembar asli dengan melakukan hal berikut:

1. Pada menu File, klik Open dan pilih nama file yang anda edit.

Sebuah kotak dialog muncul dengan pesan "Revert to Saved Dokumen?"
2. Klik OK. File yang sedang Anda edit akan beralih ke versi penyimpanan terakhir dari file.

ShowSave file dalam format SYLK

Menyimpan file dalam format SYLK biasanya digunakan untuk menghapus printer corrupt. Jika Anda dapat membuka file Microsoft Excel yang corrupt, Anda bisa "filter" itu jika Anda menyimpannya dalam format SYLK, menutup file, dan kemudian buka kembali sebagai berikut:

1. Pada menu Berkas, klik Simpan Sebagai.
2. Di daftar Simpan sebagai jenis, klik SYLK (Symbolic Link), dan kemudian klik Simpan.

Catatan: Hanya lembar kerja aktif yang disimpan bila Anda menggunakan format file SYLK. Klik OK ketika pesan memberitahu Anda jenis file yang dipilih tidak mendukung workbook. Klik Ya bila pesan bahwa file yang mungkin berisi fitur yang tidak kompatibel dengan format SYLK.
3. Pada menu Berkas, klik Tutup.
4. Pada menu Berkas, klik Buka.
5. Pilih. Slk file yang disimpan, dan klik Buka.

Catatan Untuk melihat. Slk file, Anda mungkin perlu klik Semua File pada daftar Files of type .
6. Pada menu Berkas, klik Simpan Sebagai.
7. Di kotak Save as type, klik Microsoft Excel Workbook, dan kemudian klik Simpan.

Catatan Karena format ini hanya akan menyimpan lembar kerja aktif, Anda harus membuka file yang corrupt berulang-ulang dan menyimpan setiap worksheet terpisah.

ShowSave file dalam Hypertext Markup Language (HTML) format
Jika Anda dapat membuka file Microsoft Excel yang corrupt, Anda bisa "filter" itu jika Anda menyimpannya dalam format HTML, tutup file, dan kemudian buka kembali sebagai berikut:

1. Pada menu Berkas, klik Simpan Sebagai. Di daftar Simpan sebagai jenis, klik Web Page (*. htm, *. html).
2. Simpan di bawah, klik Entire Workbook, dan kemudian klik Simpan.
3. Tutup file.
4. Buka file lagi di Excel.
5. Pada menu Berkas, klik Simpan Sebagai. Pada daftar Save as type, klik Microsoft Excel Workbook. Ubah nama file untuk menciptakan baru "disaring" menyalin tanpa mengganti asli.

Catatan Beberapa fitur mungkin akan hilang jika Anda menyimpan dalam format HTML.

Jika Anda tidak dapat membuka file di Excel

ShowSet pilihan yang recalculation di Excel untuk manual

1. Mulai Excel dan membuka buku kerja kosong .
2. Pada menu Tools, klik Opsi.
3. Klik tab Perhitungan.
4. Pada bagian Perhitungan, klik Manual, dan kemudian klik OK.
5. Pada menu File, klik Open dan mencoba untuk membuka file.

ShowUse referensi eksternal link ke file yang corrupt

Metode ini hanya mengambil data dan tidak formula atau nilai-nilai dari buku kerja.

1. Pada menu Berkas, klik Buka. Lalu, telusuri dari folder aktif ke folder yang berisi file yang rusak, dan klik Batal.
2. Klik New pada menu File, klik File, kemudian klik OK.
3. Type = File Name! A1 di sel A1 workbook baru, di mana Nama File adalah nama buku kerja yang rusak. Jika kotak dialog Sheet Pilih muncul, pilih lembar yang sesuai, dan klik OK.
4. Pilih sel A1, dan pada menu Edit, klik Edit. Kemudian, pilih area yang kurang lebih berukuran sama dengan kisaran sel yang berisi data dalam file yang rusak, dan kemudian klik Tempel pada menu Edit.
5. Dengan masih kisaran sel yang dipilih, klik Salin pada menu Edit.
6. Pada menu Edit, klik Paste Special, pilih Nilai, dan klik OK.

Langkah ini menghilangkan link ke file yang rusak .

ShowOpen file dalam Microsoft Word atau WordPad

Jika Anda memiliki Microsoft Excel konverter terinstal, Anda mungkin bisa membuka workbook Excel dalam Microsoft Word. Jika file tidak terbuka dalam Word, Anda tidak akan dapat memulihkan modul seprai, dialog seprai, bagan lembaran, makro lembaran, tertanam atau grafik. Juga, Anda tidak akan sembuh semua sel formula, hanya hasil yang formula yang sedang dalam sel.

Anda juga dapat membuka workbook Excel Anda di WordPad. Jika file tidak terbuka, Anda dapat memulihkan Microsoft Visual Basic kode pada modul modul dan kelas. Cari kata-kata "Sub" atau "Fungsi" untuk mencari kode.

ShowOpen file dalam Microsoft Excel Viewer

Jika Anda memiliki Microsoft Excel Viewer terinstal, Anda mungkin bisa membuka workbook Microsoft Excel di Microsoft Excel Viewer, salin sel, dan sel-sel paste ke workbook baru. Namun, Anda tidak dapat sembuh lembar modul, dialog lembar, grafik lembaran, atau makro lembar. Juga, Anda tidak akan sembuh semua sel formula, hanya hasil yang formula yang sedang dalam sel.

Untuk men-download Excel Viewer 2003, atau untuk informasi lebih lanjut, lihat Downloads pada Microsoft Office Online.

ShowIf bagan terkait dengan file yang corrupt, menggunakan makro untuk mengambil data

1. Masukkan kode makro berikut ini dalam lembar modul:

Sub GetChartValues97 ()
Dim NumberOfRows As Integer
Dim X Sebagai Obyek
Counter = 2

'Hitung jumlah baris data.
NumberOfRows = UBound (ActiveChart.SeriesCollection (1). Values)

Worksheet ( "ChartData"). Cells (1, 1) = "X Nilai"

'Menulis x-sumbu nilai-nilai ke worksheet.
Dengan Worksheets ( "ChartData")
. Range (. Cells (2, 1), _
. Cells (NumberOfRows + 1, 1)) = _
Application.Transpose (ActiveChart.SeriesCollection (1). XValues)
Akhir Dengan

'Loop melalui semua seri dalam grafik dan menulis nilai-nilainya


'Worksheet.
Untuk Setiap X Dalam ActiveChart.SeriesCollection
Worksheet ( "ChartData"). Cells (1, Counter) = X. Nama

Dengan Worksheets ( "ChartData")
. Range (. Cells (2, Counter), _
. Cells (NumberOfRows + 1, Counter)) = _
Application.Transpose (X. Nilai)
Akhir Dengan

Counter = Counter + 1
Berikutnya

End Sub

2. Masukkan lembar kerja baru ke buku kerja Anda dan ganti namanya ChartData.
3. Pilih tabel yang ingin Anda ekstrak nilai data yang mendasarinya.

Catatan :Bagan dapat menjadi yang terdapat pada lembar kerja atau pada lembar grafik yang terpisah.
4. Jalankan GetChartValues97 makro.

Data dari tabel akan ditempatkan di ChartData worksheet.

Menyimpan salinan cadangan file Anda

Sebagai langkah preventif, Anda mungkin ingin menyimpan file Anda dan membuat salinan cadangan setiap kali Anda simpan. Dalam kotak dialog Save As (menu File, Save As perintah), klik Tools, klik Umum Pilihan, kemudian pilih Selalu buat cadangan kotak centang. Dengan cara ini, Anda akan memiliki akses ke salinan file, harus yang asli akan sengaja dihapus atau menjadi rusak.

Anda juga dapat memastikan bahwa Excel akan secara otomatis membuat file pemulihan pada interval tertentu. Dalam kotak dialog Options (menu Tools, Options perintah), pada tab Simpan, pilih AutoRecover Simpan info setiap kotak centang, dan kemudian menentukan beberapa menit. Di lokasi AutoRecover menyimpan kotak, tentukan lokasi di mana Anda ingin menyimpan file pemulihan. Pastikan bahwa kotak centang AutoRecover Nonaktifkan (di bawah pilihan Buku Kerja) tidak dipilih.

Membuat Password Windows Menggunakan Wajah Anda

Cara biasa log in ke Windows adalah melalui password dan beberapa laptop dilengkapi dengan pembaca sidik jari yang memungkinkan pengguna untuk login menggunakan sidik jari. Untuk pertama kalinya, Luxand telah menciptakan perangkat lunak yang disebut Blink! yang memungkinkan pengguna untuk login ke komputer menggunakan pengenalan wajah. Ini adalah cara yang lebih nyaman di dibandingkan dengan mengetik password. Algoritma yang telah diimplementasikan di Blink itu! pengenalan wajah sangat maju sampai ke tahap di mana bahkan bisa mengenali bahwa Anda bahkan jika Anda memiliki model rambut yang baru, mencukur habis jenggot dan kumis, diterapkan makeup atau semir rambut Anda.

Sangat mudah untuk menerapkan login pengenalan wajah menggunakan Blink!. Setelah instalasi, Anda akan diminta untuk membuat wajah template di mana Anda harus melihat webcam, dan kemudian perlahan-lahan memalingkan wajah Anda dari kanan ke kiri dan sebaliknya sampai Blink! melengkapi dan menciptakan wajah template. Kemudian Anda perlu untuk memasukkan password windows login dan itu dilakukan.

Sebelum menggunakan Blink!, Pastikan bahwa account pengguna sudah dipassword. Jika anda tidak menetapkan password, Windows akan secara otomatis login tanpa melewati pengenalan wajah. Blink ini Gratis dan kompatibel dengan Windows Vista dan Windows 7 32bit saja.


Download softwarenya disini :   Luxant Blink Setup

Cara me-Reset Canon MP198, MP258, MP276, MP496, MP558, MP568, dan MP648

Untuk siapa saja yang membutuhkan resetter untuk canon MP198, MP258 MP276, MP496, MP558, MP568, dan MP648 untuk reset tinta counter pada printer canon model ini, saya menemukan cara mereset printer canon model ini di indoreset.

Di bawah ini adalah Semua langkah-langkah yang harus dilakukan untuk reset canon MP198 Anda, MP258, MP276, MP496, MP558, MP568, dan MP648 printer.

 A. Memasuki modus layanan

* Matikan printer . Dan lepaskan kabel USB printer dari komputer Anda ..
* Sementara printer OFF, tekan terus Berhenti Start / tombol pada printer canon beberapa model lain tekan / Resume atau tombol Batal.
* Saat masih memegang tombol Stop / tombol Lanjut / tombol Batal, tekan dan tahan tombol POWER).
* Ketika POWER LED hijau (cahaya) menyala, lepaskan tombol Start / Stop atau melanjutkan / membatalkan tombol (masih memegang tombol POWER.
* Masih memegang tombol power, Tekan tombol Start / tombol Stop atau melanjutkan / membatalkan dua kali tombol kemudian Lepaskan tombol POWER. Tunggu sampai printer LCD untuk menampilkan 0 (nol) nomor
* Setelah layar adalah 0, pasang kabel UDB printer ke komputer Anda, akan yang terdeteksi perangkat baru diinstal (normal),

B. Reset Ink counter pada Printer

* Gunakan software "service_tool 1050.exe". Anda dapat men-download perangkat lunak ini dari link ini: http://www.ziddu.com/download/10241255/ServiceTool_1050.zip.html

 * terdeteksi-nomor port USB pada port USB kolom tombol.
* Klik "main button" pada tinta Hapus bagian counter. pastikan  kertas sudah terpasang di printer karena   printer akan mencetak setelah  proses selesai.
* Klik "platten button " pada bagian Clear tinta "counter" . Printer akan mencetak lagi .
 * Matikan  printer kemudian hidupkan lagi. selasai printer siap digunakan.

Cara Servis UPS yang Tidak Bisa Menyimpan Listrik

Study kasusnya seperti ini :

Customer saya ada keluhan UPS yang biasanya nyimpen listrik saat PLN mati, ternyata saat PLN mati UPS ikut mati. Ini hanya salah satu contoh kasus.

Berikut ini ciri UPS yang Accunya rusak :

1. UPS nyala, tapi pada saat listrik mati langsung ikut mati tidak bisa menyimpan listrik. misal merk ICA

2. UPS tidak mau dinyalakan. Ini ciri dari UPS dengan merk tertentu, misal APC, dll

Jika anda mempunyai UPS dengan kerusakan seperti itu, berikut cara servicenya :

Cara Servis UPS yang Tidak Bisa Menyimpan Listrik :

1. Bongkar UPS nya

2. Cabut sambungan kabel ke Accu.

3. Catat ukuran Accunya, Accu menggunakan Accu Kering dan biasanya ukurannya 12v 7,2A.
4. Kalau anda masih ragu-ragu, accunya rusak atau tidak, maka ambil accu sepeda motor anda (tentunya yg masih bagus) dan coba sambungkan ke UPS tadi, menggunakan sambungan accu yg lama. Jangan sampe kebalik polaritas kabelnya, negatif dapat kabel hitam, dan positif dapat kabel merah.

5. Kemudian nyalakan UPS, kalau nyala normal, berarti anda tinggal membeli sparepart accu kering sesuai dengan accu UPS anda. Untuk Accu yg rusak dpat anda jual dengan harga 15 ribu-an. Kisaran harga accu kering 12v 7,2A sekitar 175 ribu-an.

6. Selesai.

Macam - Macam Koneksi Video

Berikut ini adalah beberapa koneksi video yang dipergunakan pada TV Plasma / LCD atau LCD Monitor. Salah satu fungsinya untuk menyambungkan video game, TV kabel, DVD, atau bahkan Computer anda, sedikitnya anda membutuhkan sebuah koneksi video ini. Belakangan ini, koneksi video ini pun datang dengan berbagai pilihan dan keunggulan. Manakah yang memberikan hasil paling prima?


COMPOSITE VIDEO

Kabel Composite-video ini diciptakan ketika masa transisi televisi hitam-putih ke televisi berwarna tahun 1950-an. Kabel ini dapat dipakai baik pada televisi hitam-putih maupun televisi berwarna. Pada saat itu, ini adalah pilihan terbaik untuk meneruskan signal. Saat ini, dengan semakin kompleknya kualitas dan informasi yang terkandung pada tiap gambar, kabel ini tidak lagi cocok untuk dipakai. Hasilnya akan sangat tidak maksimal pada LCD TV yang memiliki informasi dan tingkat ketajaman gambar yang luar biasa. Kabel ini sebaiknya tidak ada dalam kotak perkakas anda.

S-VIDEO

Kabel S-Video ini dikembangkan pada akhir 1980-an untuk memecahkan beberapa masalah pada kabel composite video. Kabel ini memiliki kemampuan untuk memisahkan warna dan meneruskan signal yang lebih jernih ke televisi.

COMPONENT VIDEO

Kabel Component video meningkatkan kualitas gambar tidak hanya dengan memisahkan warna dari hitam-putih namun dengan memecah sinyal warna menjadi bagian-bagian. Ketika sinyal gambar dikirim dalam 3 bagian/kabel, anda akan memiliki hasil gambar yang tidak terkompresi dengan resolusi yang lebih tinggi. Inilah sebabnya mengapa kabel ini menjadi pilihan utama untuk LCD TV akhir-akhir ini. Sebelum ditemukan adanya kabel HDMI, kabel jenis ini memberikan hasil terbaik karena pada dasarnya anda menikmati kualitas gambar tanpa filter dari sumber ke televisi anda.

DVI
Digital Video Interlace .
Didesign untuk memaksimalkan kualitas Gambar seperti pada LCD monitor atau Digital Projector .

Variasi DVI antara lain ;
1. DVI-A single dan double Link
Yang sepenuhnya digital, Juga memiliki kompatibilitas tertinggi dibanding versi double link. DVI-A hanya membawa signal analog

2. DVI-I pada Computer (PC) tidak hanya membawa signal digital tapi juga signal Analog RGBVH melalui 4 pin tambahannya

3. DVI-D mirip dengan DVI-I tetapi tidak memiliki 4 Pin tambahan

IEEE (Institute of Electrical and Electronic Engineers) 1394 / FIREWIRE

Pada awalnya, FireWire merupakan jagoan yang cukup diunggulkan, karena standar ini memiliki kecepatan lebih tinggi daripada USB versi awal yang hanya 12 Mbps. FireWire sendiri mampu mencapai 400 Mbps (FireWire 400) dan 800 Mbps (FireWire 800). Versi 2.0 USB mendongkrak laju transfer data teoretis menjadi 480 Mbps, tetapi ini tidak mengubah kelebihan mendasar FireWire yang lain. Dan pada praktiknya, peranti FireWire 400 sering lebih cepat dari USB 2.0, meskipun kecepatan teoretisnya lebih rendah.Asosiasi IEEE 1394 yang mengatur standar FireWire sudah mengumumkan versi standar baru yang dapat menghantarkan data sampai 3,2 Gbps. Antarmuka standar baru ini dirancang kompatibel dengan konektor FireWire 800 yang saat ini sudah beredar di pasaran.Standar baru ini diharapkan akan disetujui dalam waktu dekat, tepatnya Februari 2008. Ini bisa jadi sedikit lebih cepat daripada versi terbaru standar pesaingnya, USB 3.0, yang direncanakan diratifikasi pada paruh awal 2008.

HDMI

Kabel HDMI adalah koneksi multi-pin yang dipakai untuk menyalurkan sinyal high definition digital video. Konektivitas ini biasanya ditemui pada LCD TV, DVD dan gadget generasi terbaru. Kabel HDMI ini sanggup menangani lalu lintas sampai dengan 5 Gbps. Dengan kapasitas sebesar ini, begitu banyak informasi dapat disalurkan melalui sebuah kabel tanpa kompresi. Kabel HDMI hampir sama dengan kabel DVI pada computer dan video card. HDMI Merupakan Kombinasi signal video dan Audio ke dalam interface digital. Compatible dengan HDCP (High Bandwith Digital Content Protection atau High Definition Content Protocol) dengan tujuan mencegah pembajakan dari isi digital suatu program . Mampu Menyalurkan data yang tidak mengalami kompresi (uncompressed).

DISPLAY PORT 1.1

Keberadaan DisplayPort 1.1 ini baru saja disahkan oleh konsorsium standar elektronik, VESA, April tahun ini. Sebagai standar baru koneksi audio video. Keberadaannya sontak, membuat posisi HDMI yang lebih dahulu eksis , tersaingi.
Dibanding dengan HDMI, Display Port memiliki keunggulan lebih ekonomis dan kompatibel ke banyak perangkat. Bukan hanya itu, DisplayPort 1.1 juga tidak memberlakukan lisensi semahal HDMI. Lisensi untuk sinyal berdefinisi tinggi dibagi menjadi 2. Pertama, untuk grup DVI (DVI-HDCP, HDMI, UDI) dan grup DisplayPort. DisplayPort didukung oleh perusahaan AMD, Dell, Genesis Microchip, Hewlett-Packard, molex, Vidia, Philips, Samsung dan Tyco Eelectronics. Sedangkan HDMI masih diunggulkan oleh perusahaan Hitachi, Panasonic, Philips, Sony, Silicon Image, Thomson dan Toshiba. DisplayPort menghantar sinyal clock dan audio dalam transfer rate 1,62-2,7Gbps dengan tingkat sinyal video 8 atau 10 bit per kanal warna. Sinyal video resolusi tinggi ini bahkan dapat lebih tinggi dari sistem dual link DVI (2560 X 1600 pixel). Namun, sinyal video DisplayPort tidak kompatibel dengan format DVI dan HDMI.

Cara Menentukan Data Kaki Flyback

Flyback adalah komponen monitor yg berfungsi untuk menghasilkan tegangan tinggi dan tegangan lainnya yg dibutuhkan monitor. Flyback sebenarnya adalah trafo tapi trafo untuk tegangan tinggi agar tabung bekerja mengeluarkan gambar.

Bagian-bagian flyback adalah sbb:
A. Bagian primer
B. Bagian sekunder
C. Bagian yg terpisah antara primer dan sekunder yaitu : ABL, Screen dan Fokus dan KOP flyback.



Bagian primer flyback antara lain:

1. colector : terhubung dg colector transistor horisontal. jika flyback kerja maka pin ini akan menghasilkan tegangan tinggi. Jangan di ukur dg multitester.

2. dioda dumper : terhubung dg dioda dumper. Tidak semua flyback memiliki kaki ini.

3. B+ : terhubung dg tegangan B+ 55v dan FET IRF630. Ini adalah kaki untuk tegangan kerja flyback. Jika teg B+ tdk masuk maka flyback tidak kerja dan monitor tidak nyala.

Jadi ketiga kaki ini jika diukur dengan ohm meter x1 terhubung.

Bagian sekunder flyback antara lain :

1. Gruond : terhubung dg ground monitor.

2. AFC : Automatic Frequency Control. tegangan 30-40 dcv Fungsinya untuk mengatur kerja IRF630, kalau tegangan terlalu tinggi, misal butuhnya 30 vdc dikasih 40 vdc maka IRF tidak bekerja, akibatnya tegangan B+ akan tetap 55v dan gambar monitor akan sempit kanan kirinya. Kalau IRF kerja, maka tegangan 55v akan menjadi tegangan 90-125v tergantung resolusi monitornya.

3. G1 : terhubung dg dioda dg posisi terbalik sehingga keluarannya adalah tegangan minus antara - 100-175 dcv. Dan setelah dioda akan ada elco regulator yg juga terbalik, jadi kaki positif dapat ground monitor dan kaki negatif dapat katoda dioda terbalik itu.

Bagian ABL

ABL : Automatic Brightness Limiter. tegangan tak terukur. Pin ini harus terhubung ke jalurnya jika tidak maka akan keluar percikan/ loncatan api listrik. Fungsinya untuk membatasi brightness yg menuju ke blok RGB secara otomatis.

Bagian Screen (G2):
Adalah bagian yg berfungsi untuk mengatur terang gelap gambar.

Bagian Fokus (G3/G4):
Adalah bagian yg berfungsi untuk mengatur fokus gambar (kabur tidaknya gambar)

Bagian KOP FLyback :
Adalah bagian yg menghasilkan tegangan tinggi 26kV yang menuju atas tabung.

OK, demikian penjelasan singkat tentang flyback.....

Oya ... tidak semua kaki flyback dipakai. Yang harus terpasang dan wajib dipasang adalah kaki :
Colector, B+, G1, Ground, AFC, ABL dan Ground kaki di samping flyback.

Dan urutan kaki flyback tiap type pasti berbeda jadi kalau mengganti flyback tidak asal langsung pasang kecuali typenya sama persis....

InsyaAllah bahasan mendatang adalah tentang Cara Mengganti / Membandrek Flyback dengan flyback lain type....

Selamat Belajar ....

Kerusakan - Kerusakan Pada Flyback

Berikut ini Kerusakan - Kerusakan Pada Flyback :

Ada 9 masalah yang biasa ditemukan pada FBT problem :

1. Konslet atau Shortnya kumparan Primer
2. Open atau Short pada capasitor internal di bagian sekunder FBT
3. FBT menjadi membengkak atau hampir pecah, atau bahkan sudah pecah
4. Bagian Luar FBT memercikkan atau memancakan bunga api (bocor) ke Ground
5. Bagian Dalam memercikan atau memancarkan (bocor) diantara Lilitan primer dan sekunder
6. Short di bag dalam Dioda High Voltage pada Lilitan sekunder
7. Kerusakan pada Pembagi Tegangan Focus / Screen yang mengakibatkan Tampilan menjadi Kabur ( Blur )
8. FBT mengalami kerusakan pada saat full operating voltage ( Kondisi Under load )
9. Short di diantara Lilitan primer dan sekunder

Gejala atau tanda apa sajakah yang terlihat Jika terjadi short pada Lilitan Primer ?
* Tidak ada Tampilan ( No High Voltage )
* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekiotar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol.

Gejala atau tanda apa sajakah yang terlihat Jika terjadi internal Capasitor Open atau short di bagian dalam FBT ?

Jika Internall Capasitornya Short :

* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekitar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol. Contoh Merk Raffles 15’
* Bagian Power mengalami shut down, seperti contoh Merk Compaq V55,Samtron 4bi,dll
* Terkadang Komponen pada Bagian ABL (Automatic Brightness Limiter) terbakar, Bagian ini biasanya terdapat disebelah FBT , contoh Merk LG 520 Si.

Jika Internal Capasitornya Open :

* High Voltage shutdown
* Monitor akan terdengar Tik-Tik-Tik, Kadang Jika capasitor kita ukur hasilnya Baik baik saja, Namun akan mengalami Breakdown ketika pada kondisi Full operating Voltage
* Transistor Horz output akan Jebol/Putus dalam beberapa jam atau hitungan hari setelah anda menggantinya.
* Kadang kadang menyebabkan tampilan “No display”
* Gambar yang terdistorsi
* Dapat menyebabkan Transistor Horz output short dan merusak bagian Power

Anda mempunyai 3 Pilihan Jika sebuah Internal Capasitor pada FBT mengalami open atau short :

* Menggantinya dengan FBT yang baru jika anda mendapatkannya di pasaran
* Berusaha mencari FBT refurbish Jika sangat sulit sekali mendapatkan part originalnya..
* Melakukan Modifikasi atau istilah para praktisi Teknik adalah Mencangkoknya
* Pilihan terakhir Kembalikan Monitor kepada konsumen Jika tidak dapat menemukan komparasi dari FBT tersebut.
